HYXNF-F5風力發電機組控制技術實訓裝置

1.風速可調節；

2.采用水平軸風力發電機；
3.風力發電機可主動偏航；
4.風力發電機可以實現手動和自動變槳功能；
5.有風速風向儀，并具備測速傳感器和角度傳感器；有溫度傳感器；
6.對風速、風向、溫度、電網電壓、風機瞬時功率、風機轉速、風機發電效率、控制器運行參數等進行實時監測并顯示；
7.配有離網和并網逆變器；
8.具備可調阻性負載、感性負載；

9.配有上位機監測軟件， 能對風力發電機組運行進行實時監測，并可進行PLC 與主機的實時雙向通信。

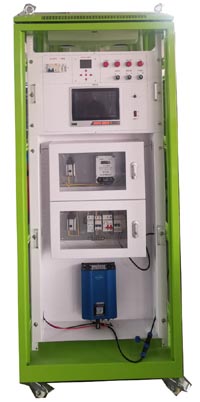

二、實訓柜：
1.柜體
     柜壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。柜體側面裝有總電源開關，后下側留有電源輸入線。
2.柜門
     裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控制柜的供電由急停按鈕和啟停開關控制，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。
3.電源控制系統
     電源控制系統由漏電保護開關（總電源開關）、電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控制系統可對設備電源進行通、斷控制，并為設備提供漏電、短路保護等安全措施。
     總電源開關是一個帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。
4.人身安全保護體系
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源，并發出告警聲和指示?？刂乒裨O(shè)有專用接地端子。
5.PLC主機模塊
     提供西門子200 PLC主機， 24DI/16DO，PLC主機的輸入輸出端口已全部通過端子排引出到面板，輸出點帶有短路及過載保護，并配備擴展模塊實驗區。

三、技術參數

1.輸入電源：三相四線（或三相五線）～380V±10%　50Hz
2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1800mm
4.實訓裝置容量：＜1kVA
