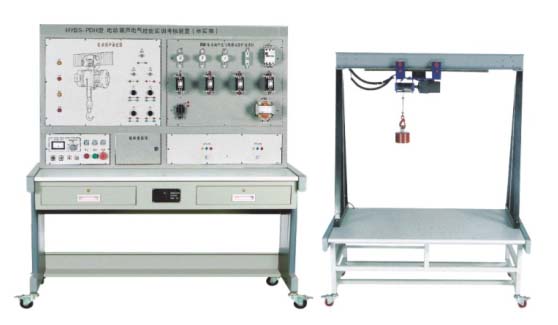

　HYBS-PDH 電動葫蘆電氣技能實訓考核裝置（半實物）

　　HYBS-PDH 電動葫蘆電氣技能實訓考核裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想實訓設備。

一、技術性能
1 、 輸入電源：三相四線（ 380V±10% 50Hz ）
2 、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )
3 、 裝置容量：＜ 1KVA
4 、重 量： 150kg
5 、 外形尺寸： 1800mm × 700mm × 1250mm
二、裝置構成
（一）主控屏
1 、 三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
2 、 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3 、 三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4 、 實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。
（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。
三、實訓項目與目的
1 、熟悉常用低壓電氣的機構、原理；
2 、通過觀察機床模擬運動，了解機床的真實運動狀況；
3 、掌握機床電器控制原理及各種保護裝置；
4 、掌握機床常見故障發生部分現象及排除方法。
四、故障點設置一覽表
